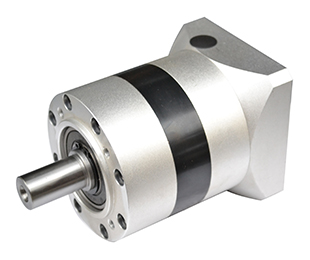

行星減速機概述：

高速運轉的動力裝置如電動機、內燃機，到動力裝置的工作端，需要一個降速和增加轉矩的過程。減速機就是實現這個過程的動力傳達機構

行星減速機是一種用途廣泛的工業產品，該減速機體積小、重量輕，承載能力高，使用壽命長、運轉平穩，噪聲低。具有功率分流、多齒嚙合獨用的特性。最大輸入功率可達104kW。適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶、兵器和航空航天等工業部門行星系列新品種WGN定軸傳動減速器、WN子母齒輪傳動減速器、彈性均載少齒差減速器。

行星減速機是一種具有廣泛通用性的新性減速機，內部齒輪采用20CvMnT滲碳淬火和磨齒。整機具有結構尺寸小，輸出扭矩大，速比在、效率高、性能安全可靠等特點。

概念：

級數：行星齒輪的套數。由于一套星星齒輪無法滿足較大的傳動比，有時需要2套或者3 套來滿足擁護較大的傳動比的要求。由于增加了星星齒輪的數量，所以2級或3級減速機的長度會有所增加，效率會有所下降。

回程間隙：將輸出端固定，輸入端順時針和逆時針?lè)较蛐D(zhuǎn)，使輸入端產生額定扭矩+-2%扭矩時，減速機輸入端有一個微小的角位移，此角位移就是回程間隙。單位是“分”，就是一度的六十分之一，也有人稱之為背隙。

結構：

行星減速機主要傳動結構為：行星輪，太陽輪，外齒圈。

行星減速機因?yàn)榻Y(jié)構原因，單級減速最小為3，最大一般不超過10，常見減速比為：3、4、5、6、8、10，減速機級數一般不超過3，但有部分大減速比定制減速機有4級減速。
